LCD ماڈیول
پیرامیٹر (تفصیلات)
|
آئٹم |
تفصیلات |
|||
|
پینل کا سائز |
5.98 "انچ |
|||
|
ڈسپلے ایریا (ملی میٹر) |
67.97(H) × 135.94 (V) |
|||
|
پکسلز کی تعداد |
640(H) x 1280(V) |
|||
|
پکسل پچ (ملی میٹر) |
0.1062(W)x 0.1062(H) |
|||
|
رنگین پکسل کا انتظام |
آر جی بی عمودی پٹی |
|||
|
ڈسپلے موڈ |
عام طور پر سیاہ |
|||
|
رنگوں کی تعداد |
16.7M |
|||
|
چمک (سی ڈی/ایم2) |
1200Nits (TYP) |
|||
|
جواب کا وقت (ایم ایس) |
25 ایم ایس (ٹائپ) |
|||
|
رنگین کھیل |
75% |
|||
|
دیکھنے کی سمت |
مفت |
|||
|
اس کے برعکس تناسب |
1200:1 |
|||
|
انٹرفیس کنکشن |
LVDs ، 40pin |
|||
|
ماڈیول سائز (ملی میٹر) |
|
منٹ . |
ٹائپ . |
زیادہ سے زیادہ |
|
افقی (h) |
150.76 |
150.96 |
151.16 |
|
|
عمودی (v) |
76.07 |
76.27 |
76.47 |
|
|
گہرائی (ڈی) |
5.6 |
5.8 |
6 |
|
|
ماڈیول وزن (جی) |
ٹی بی ڈی |
|||
|
بیک لائٹ یونٹ |
ایل ای ڈی |
|||
|
سطح کا علاج |
ہائی کورٹ 3 ایچ |
|||
مصنوعات کی تفصیلات
جانچ کی معلومات
پروڈکٹ پیکنگ

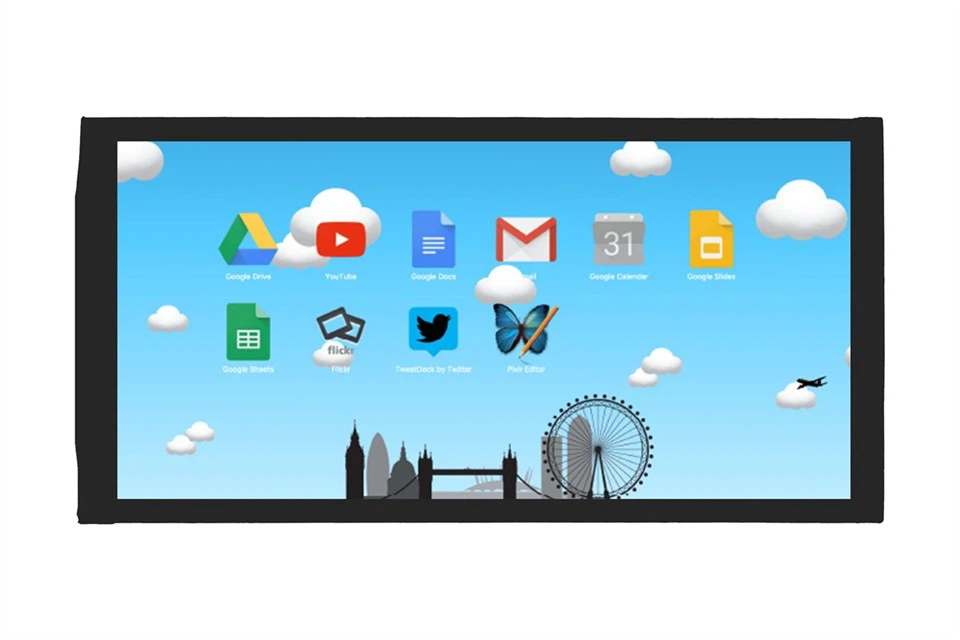

TFT LCD ماڈیول - مصنوعات کی تفصیلات
مصنوعات کا جائزہ
ہماراTFT LCD ماڈیولصنعتی ، تجارتی اور ایمبیڈڈ ایپلی کیشنز . یہ مکمل ڈسپلے ماڈیولز ٹی ایف ٹی پینلز کو مربوط کنٹرولرز ، بیک لائٹ یونٹ اور انٹرفیس سرکٹری کے ساتھ پلگ ان اور پلے انضمام کے لئے انٹرفیس پینل کے ساتھ مل کر ، اعلی کارکردگی والی پتلی فلم ٹرانجسٹر ٹکنالوجی کو جدید ڈرائیور الیکٹرانکس کے ساتھ مربوط کرتا ہے۔
کلیدی خصوصیات
کارکردگی ڈسپلے کریں
✔ اعلی قرارداد کے اختیارات- QVGA سے ووکسگا (1920 × 1200)
✔ پریمیم پینل ٹیکنالوجیز- وسیع 178 ڈگری دیکھنے والے زاویوں کے لئے آئی پی ایس/ایف ایف ایس
✔ بہتر آپٹیکل خصوصیات- 300-1000 CD/m² چمک ، 800: 1 برعکس تناسب
✔ تیز ردعمل کا وقت- ہموار ویڈیو پلے بیک کے لئے 5ms سے کم
ماڈیول کی تعمیر
• انٹیگریٹڈ کنٹرولر بورڈ- LVDs ، RGB ، MIPI انٹرفیس کی حمایت کرتا ہے
• ایل ای ڈی بیک لائٹ سسٹم- 50 ، 000 گھنٹے کی زندگی (L70)
• کمپیکٹ ڈیزائن- 4.5 ملی میٹر کی طرح پتلی پتلا پروفائل
• EMI شیلڈڈ- کم برقی مقناطیسی مداخلت
قابل اعتماد خصوصیات
• درجہ حرارت کی وسیع حد- -20 ڈگری سے +70 ڈگری آپریشن
• صنعتی گریڈ کے اجزاء - MTBF >80 ، 000 گھنٹے
• ESD تحفظ- k 8KV سے رابطہ خارج ہونے والا تحفظ
تکنیکی وضاحتیں
| پیرامیٹر | تفصیلات کی حد |
|---|---|
| اسکرین سائز | 3.5 "سے 15.6" |
| قرارداد | 320 × 240 سے 1920 × 1200 |
| انٹرفیس | LVDS (18/24- بٹ) ، آر جی بی ، مپی آئی ڈی ایس |
| بجلی کی فراہمی | 3.3V/5V/12V (±10%) |
| ٹچ اختیارات | مزاحم/پی سی اے پی/آن سیل |
| آپریٹنگ ٹیمپ | -30 ڈگری سے +80 ڈگری (توسیعی) |
حسب ضرورت خدمات
• کسٹم انٹرفیس بورڈ- SPI ، I2C ، UART آپشنز
• خصوصی بیک لائٹس- اعلی چمک (1500Nits) یا وسیع درجہ حرارت
• ترمیم شدہ فرم ویئر- اپنی مرضی کے مطابق ابتداء کی ترتیب
• مکینیکل موافقت- متبادل بڑھتے ہوئے ، کنیکٹر کی پوزیشنیں
کوالٹی اشورینس
• 100 ٪ AOI ٹیسٹنگ- خودکار آپٹیکل معائنہ
• برن ان ٹیسٹنگ- 72- گھنٹہ مسلسل آپریشن ٹیسٹ
• ماحولیاتی جانچ- کمپن ، تھرمل جھٹکا توثیق
درخواستیں
-
صنعتی ہمیس- فیکٹری آٹومیشن ، ٹیسٹ کا سامان
-
طبی آلات- مریض مانیٹر ، تشخیصی ٹولز
-
نقل و حمل- آٹوموٹو ڈسپلے ، ایویونکس
-
IOT ڈیوائسز- سمارٹ ہوم کنٹرول ، POS سسٹم
آرڈر کے اختیارات
معیاری ماڈیول:2-4 ہفتہ لیڈ ٹائم
کسٹم حل:6-8 ہفتہ کی ترقی
تشخیص کٹس:حوالہ ڈیزائن شامل کریں
تکنیکی وضاحتوں کے ل our ہمارے ڈسپلے انجینئرز سے رابطہ کریں جو آپ کی درخواست کی ضروریات سے ملتے ہیں .
صحت سے متعلق انجینئرڈ ڈسپلے حل - فوری انضمام کے لئے تیار ہے
ڈیزائن کی سفارشات . کے لئے ہمارے مکمل TFT ماڈیول انضمام گائیڈ کی درخواست کریں
